打ち抜き井戸掘り我が家の家庭用水の事情と経緯　

私の家は昔から水が不自由で、３０年ほど前に業者にボーリングをしてもらい、３５mmのパイプで２５m（それより下は岩盤でダメでした）掘りました。（近所の３軒が一緒に・・・・）
２０L/分（標準だそうです）出ると２５万円・出なければ１５万円の契約でした。業者も賭け！
こちらも賭けです。初めは１８Lでしたが、どうにか使える程の量でしたのでOKにしました。
その後、１０年ほど前の干ばつで、畑の潅水用に国の農業補助事業予算が出ると言うことで５０軒余りが畑に１００mmパイプのボウリング（５０m）をしました。これはミカン山の潅水用で相当の水量が必要なボウリングでした・・・（少し横道ですが・・・・）
この時に業者は大きな機械を持って来ているので「ついでにボーリングしたい人あれば、工事をして上げる」と言うことで・・・・前のボーリングで何とか間に合っていたのですが、干ばつになると水量が減りもう少し水量が欲しいところでしたので近所の家と一緒にボーリング工事をしてもらう事にしました。
１００mmパイプで５０m・水量、２０L/分・・・出たら５０万円・出なかったら３０万円の契約でした。これも、業者も、こちらも賭けです。・・・・どちらも水が出ることを祈るばかりでした。
２０Lは出なくても１０Lは出るそうでしたので、前のと合わせれば３０Lにはなる訳で、上等だと思い
施工しました。（毎分２５L有れば二つの蛇口は使用できる量ですから・・・）
幸い２０L以上出て、業者も私方も安堵した次第です。今は２５L以上出ている様です。
又、余談ですが、県の保険所で水質検査をして貰ったところ、凄く良い水である旨の評価でした。
そんな経緯があり、打ち抜き井戸について、今度思い付きの経験とヒントになりました。

打ち抜き井戸掘りの実践記録
材料・道具の段取り
主だった材料７５VU管（７５mm薄肉管実内径８３mm）４mを２本に底になる部分
１mに縦横３cm間隔で径５mmの穴をドリルで開ける。
ビニールハウス用鋼管、３．６mを３本（掘削用）
井戸掘り器の繋ぎ・２０mmVPパイプ４mを２本　　　その他、継ぎ手、ナット金具
道具は、既存の電気ドリル、サンダー、エンジンポンプ、その他、家にある小道具
１号井戸・75VUパイプ打ち抜き井戸
１０月１５日工事着手　１日目

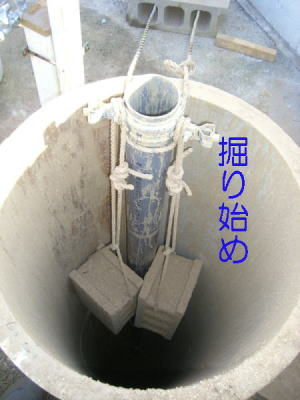

先に掘っている井戸（５０５mmヒュウム管・既設）を利用、底に大きな石が有り、その
隙間に７５VU管（底1ｍの高さにに穴を開けた管）を差し込む。
井戸の深さが３mで。４mパイプは地上に１m出ているので堀始の作業には
丁度良い高さです。

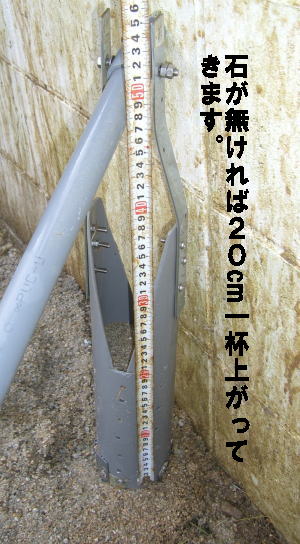

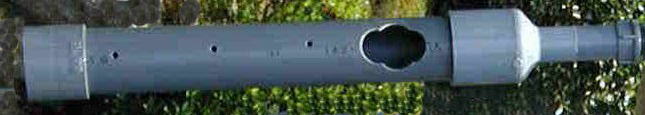

曽我部さんから購入の打ち抜き井戸堀り機

写真は曽我部さんのHPより引用


掘り始めは３cmほどの小石が多くと土砂混じりで、なかなか
掘れなくて３０cm掘るのに２時間ほどかかりました。
それを過ぎると、小石も無くなり真砂土層で、掘削しては堀機
で交互に掘って行きました。
要領も悪いのか！思った程、堀機に土が入らず、堀器の中に３cmほどでしたので、効率を上げる為、
堀機を改良してみることにしました。

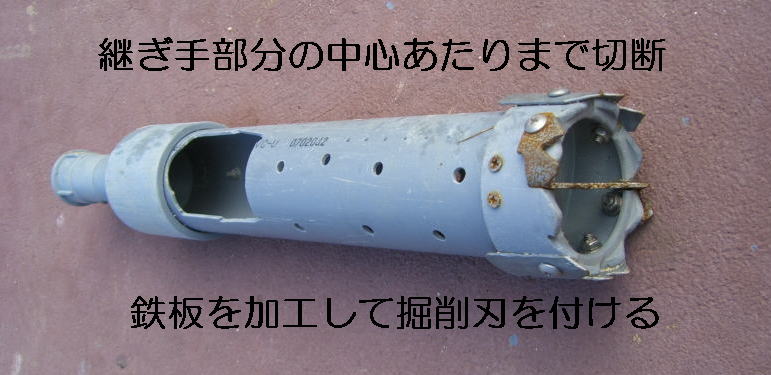

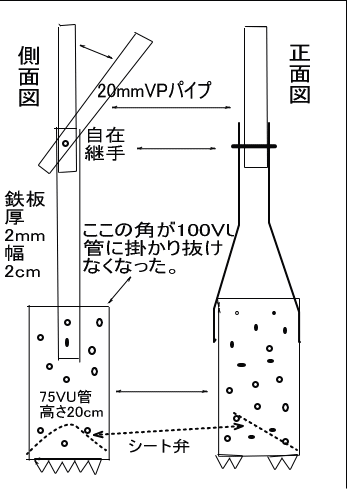

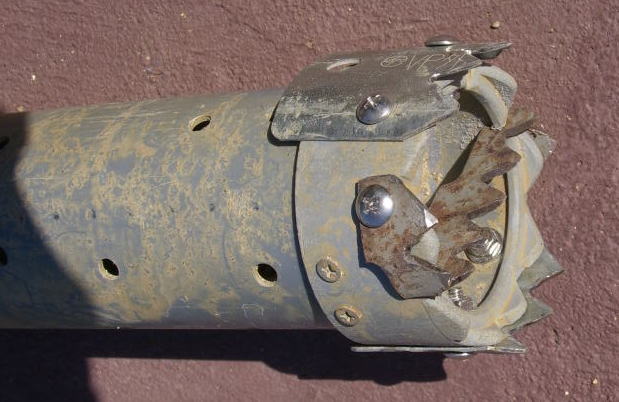

ベンまでの間を、狭くした方が土がシートベンをくぐって上に上がり良いと思い、堀機の下部分を切り取り

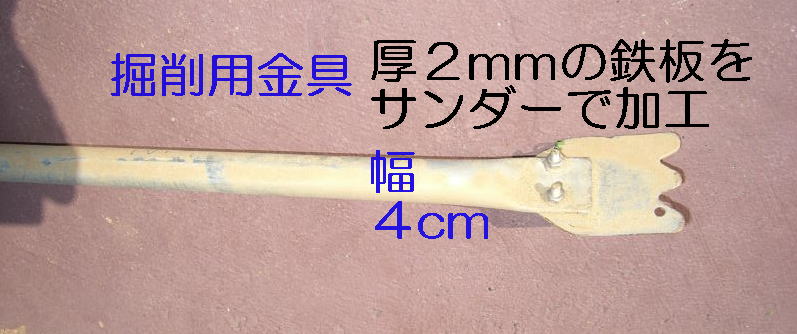

ました。先端の周囲に掘削刃（１mm厚の鉄板をサンダーで加工）を４mmボートー＆ナットをドリルで穴を
あけ取り付け、真ん中を横切る刃を取り付けました。・・・・（下の写真参

これでやると、堀機に掘削機能が付き、掘削金具棒で掘削するのが1/3に減り、１回平均の土堀量・
約５cm（管内径８３mm：4.15*4.15*5.0＝86立方ｃｍ）溜まる様になり大分効率が上がりました。
７５ＶＵ管を１m継ぎ足し（以後１mづつ継ぎ足し）作業１日目で約１．５ｍ掘れました。

１０月１７日　作業２日目　
土の層は変わらず、トラブル無く１．５ｍ掘り進めました。トータルで３ｍ。地下６ｍまで掘れました。
２．５ｍくらいのところから細かい砂と荒い砂と半々くらいの土砂層に代わって来ました。
作業は１日置きにすると、思ったほど、しんどく無く、ゴルフをラウンドする程度の感じでした。
・・・・・・・地方祭りなどで・・・休み・・・・
１０月２３日　作業３日目
土砂の層がほとんどが砂の感じで、水の湧く可能性が出てきて楽しみになりました。
１ｍ掘り進んでトータル４ｍ。地下７ｍ。



１０月２７日　作業４日目　　
３日目と土砂の層は同じで１ｍ掘り進み、自分の思惑のパイプ２本分地下８ｍまで掘れました。

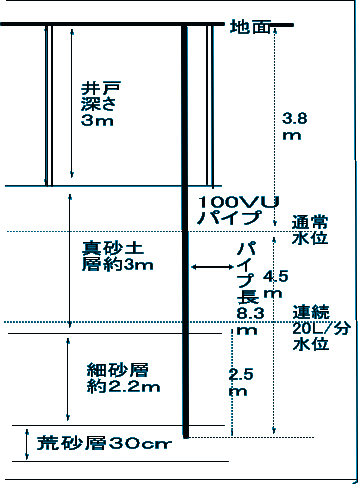

そこで次は水量の測定をする事にしました。・海岸まで約６０ｍ・海面から満潮時2.5m・干潮時5.5m・
満潮時：４.５ｍの水の溜まり代。水面は地下３．５ｍ。
干潮時：３.５ｍの水の溜まり代。水面は地下４．５ｍ。

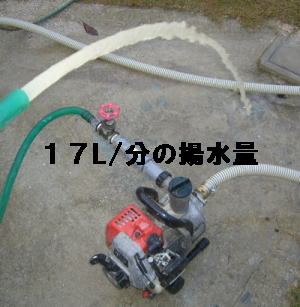

１０月２８日水量測定
既存の畑潅水用、エンジンポンプ（吸入、排出口とも２５
ｍｍ既存）を使いました。
最大揚水量、８０L/分で、そのままではアッと言う
間に水が無くなりエアーをかみます。
排出口にバルブを付けて、揚水量の調整を行いました。
ピストン式ポンプは圧力調整ベンがありますが、スクリュウ
式ポンプには圧力ベンはありませんが、排出口を止めて
もポンプに無理はありません。
エアーをかまない程度に徐々にバルブで調整しながら水量
計測しました。
そのままでは、７L/分、７５ＶＵ管を密閉（給水密閉）する
と！８L／分。・・・これでは使い物になりません。

もし！100mmパイプを設置すればどうなるか！！そこで計算・・
水は溜りが少ない時でも３．５ｍ、大方が砂の層が２．５あるので
水の量はあるはず！！！７５ＶＵ管で底から１ｍの取水穴の面積が少ないのかもと思いました。
取水面積の計算＝75VU管の内径８３mm。：2πr*H=2*4.15cm*3.14＊100ｃｍ＝2606c�u
１００mmのパイプで底から２m取水穴を開ければどうか？100VU管の内径１０６mm。
2*5.3cm*3.14*200ｃｍ＝6659c�u　　　　6659c�u/2606c�u＝2.55倍
１００mmのパイプ敷設すれば！！
少ない目の計算＝７L/分*2.55＝１7．8L／分・・が出ることになる訳で、100VUパイプをもう一本
打ち抜きする事にしました。　　両方あわせれば約２５L/分、出ることになります。1号井戸は一応完了

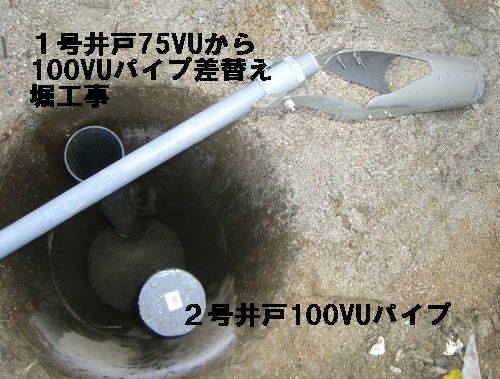

１号井戸・75VUパイプを100VUパイプに交換作業に挑戦。

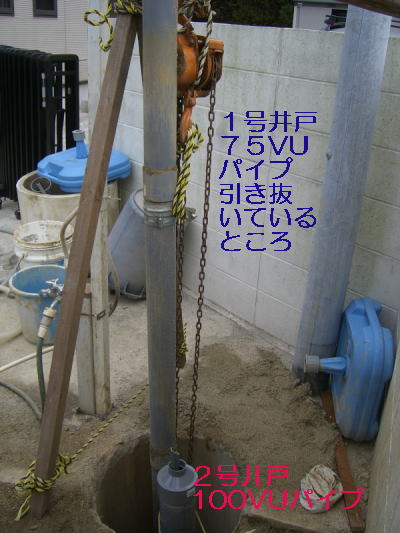

１１月７日　作業開始(75VUパイプ引き抜き＆100VUパイプ挿入井戸堀）
まずは、75VUパイプの引き抜き作業をチェーンブロックによりにより
開始ました。
（1tチェーンブロック既存）
始は重たくてダメかと思いましたが、50cmほど抜けると後は軽く抜けました。

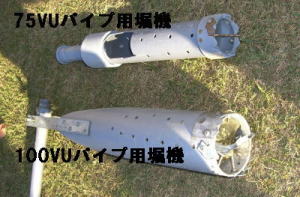

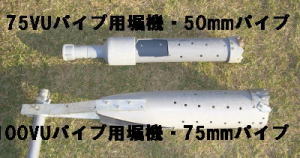

その後直ちに２号井戸と同じ100VUパイプを差込み、上の写真の２機目の改良
100VU用堀機を作り掘りました。
１度75VUパイプが入っていたので、その日の内に４．６m掘れました。

１１月７日　パイプ交換作業２日目
残り４０cm掘って、思ったより早く掘れたので、もう１m掘ることにしました。

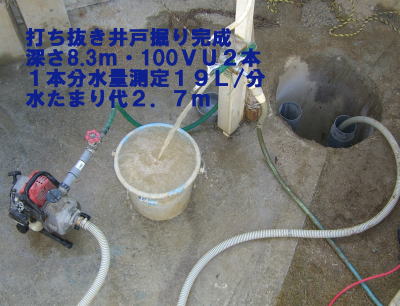

８．２ｍ掘ったところから荒い砂の層（完全なサラサラ海の砂の層です）これは水が浸透して

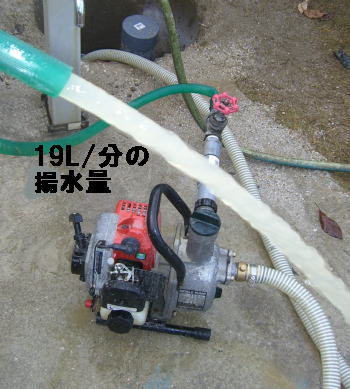

良くでるかも！と思い、水量測定したところ、１９L/分出ました。
欲が出てトータル６m、地下９mまで掘りましたが、荒い砂の層が８．５ｍのところで途切れ、又
元の細かい砂に戻り（荒い砂の層３０cm）結局、深く掘っても水量測定すると９mで１７L/分に
減った為、チェンブロックで引き抜き８．３ｍの１９L/分の一番良く出るところで止めました。
これで１号井戸の７５VUから100VU引き抜き交換は成功し１号井戸堀は完成しました。
・・・・・・・一休み・・・・・・

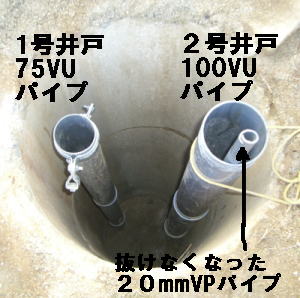

１１月１２日〜１３日　２号井戸・堀機引き抜きと100VU管の
掘り込み
どうしても２号井戸の井戸堀機の取り残しが気になり、既に
一度引き抜きに失敗しているのですが！
チェンブロックの設置で手間はいるけど、・・・・100VU管
ごと引き抜けばと！！も一度チャレンジしてみました。

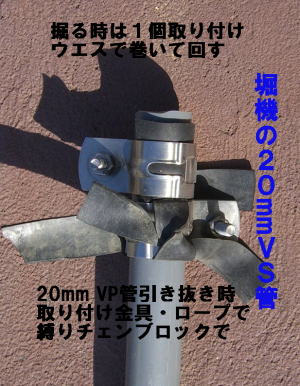

堀機の付いている２０mmVS管に金具の間にゴムチューブ
をかまし締め付けました。
100VU管を先に１０cmほど抜いてから２０mmVS管にに
ロープを絡ませて、ゆっくり引き上げると３cmほど引き抜け
ました。
その２０mmVS管に、100VU管も一緒にチェンブロックに縛り
つけ、ゆっくり引き上げると両方が着いて上がりだし・・・
なんとかなりそうな気がして・・・1ｍほど引き抜きチェン
ブロックのロープの縛り替えの時、試に２０mmVU管だけ
引き抜いてみることにしました。
ひっかかりが外れて上がって抜ければ良いがと思いながら・・
・・幸い１０cm上の100VU管を過ぎて上がってきました。・・・
後は手で引っ張り上げてヤレヤレ・・・良かったです。

それから、引き抜き分と８．３mの荒い砂の層まで１．４m堀
下げるのに３０分ほどで完了しました。

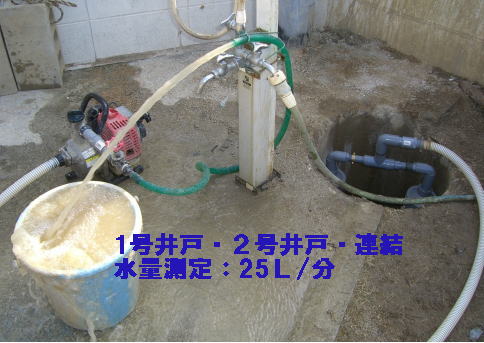

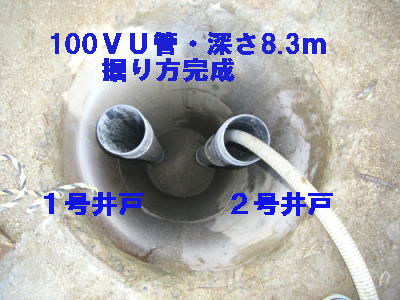

１１月１５日　１号井戸・２号井戸、連結配管と水量測定

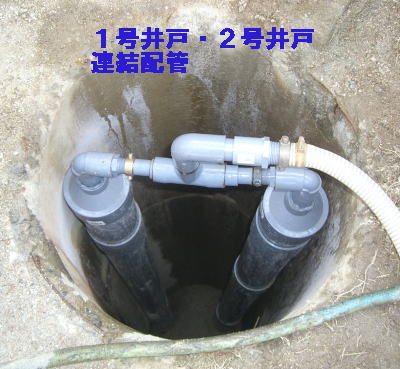

配管は上の写真のとおりです。底に砂が増えたりしていて安定していない様で、１号機も
２号機もバラして単独で給水管を引き上げれる様に自在金具（カップリング）で連結しました
。（初めてのことで、どうなるやら分らないところがあり！こうしておけば後から掘り直しも
出来ます。）

水量測定は、配管を密閉しない状態で・・・
　30Ｌ/分で４０分揚水するとエアーをかみ出しました。（１５分休ますと同量/同分・揚水）
　25Ｌ/分で１時間半揚水するとエアーをかみ出しました。
　（１５分休ますと同量/同分・揚水）
　　　　 20Ｌ/分にすると連続５時間は順調ですから無限時間出る様です。

完全密封配管は来年の春くらいにしようと思っています。
それまでに、半年掛けて揚水を数々再々すれば、、細かい砂を吸い上げ、水筋、水溜まり
も増加するはずです。（ボーリングした時の経験）

完成後トータルで２０時間余り揚水した結果、水も無色透明になり、始は鉄臭い匂いがして
いましたが匂いも消え、飲んで口当たりは、上等の自然水そのものになっています。
（未検査ですが！！）
これで、揚水ポンプ・単相100V・200W　：　25L/分のポンプを
　　　　　設置（予定）すれば二つの蛇口、十分使える様になります。

　　　　　参考・・揚水ポンプ単相100V・125W　：　18L/分
　　　　 　　　　　揚水ポンプ単相100V・ 80W　：　13L/分・・蛇口１口はOKです。

打ち抜き井戸掘り成功裏に完成！！万歳です！！

打ち抜き井戸掘り器をお譲り頂き、ご指導頂きました、曽我部正美さんに心より感謝し
お礼申し上げます。有難うございました。・・・ゴルフするくらい結構楽しめました！！。

ちなみに、費用は100ＶＵ管８．３ｍ・２本打ち抜き井戸を掘って、ホームセンターで
購入のレシート・トータルで￥３３，５７７-でした。・・・井戸の値打ち５０万円の自己
評価です。
（余った75ＶＵ管・他、購入した余分の材料＆部品も含んでいます。）

打ち抜き井戸堀作業：足掛け一ヶ月・作業日数日数９日（１号井戸：75ＶＵ管を100
ＶＵ管に
差し替えと２号井戸堀機引き抜き100ＶＵ管堀作業含む）用水測定作業約１日

曽我部正美さんのＨＰアドレス：http://www3.ocn.ne.jp/~marchan/
リンクしている全国の皆様のＨＰ記載の記事を参考にさせて頂きました。
有難うございました。
