トイレの、冷房

　夏のトイレって、暑いと思いませんか　？
半畳くらいのスペースに、扉を締め切っていますので暑いはずです。
昨年、ナショナルから「トイレエアコン」と言う製品が出ました。
CK-WC1　の、型番で、オープン価格で売られています。（詳しくは、クリック）
コンプレッサーを持っていてる小型のエアコンで、室外機の凝縮器をトイレのタンクの水で冷やしているようです。
購入しようと思っていましたが、設置場所が取れないことが分かり諦めました。

　でも、トイレは、やっぱり暑い　！！
そう言えば、昔のエアコン（クーラー）は、コンプレッサーなどなく地下水をくみあげて冷やしていました。
この水冷式ならば、個人でも製作できると思い、作ってみることにしました。

　ジムニーのインタークーラーを使用

熱交換効率は落ちるが、トイレのタンクの水で直接冷やす、水冷式を作ることにした。

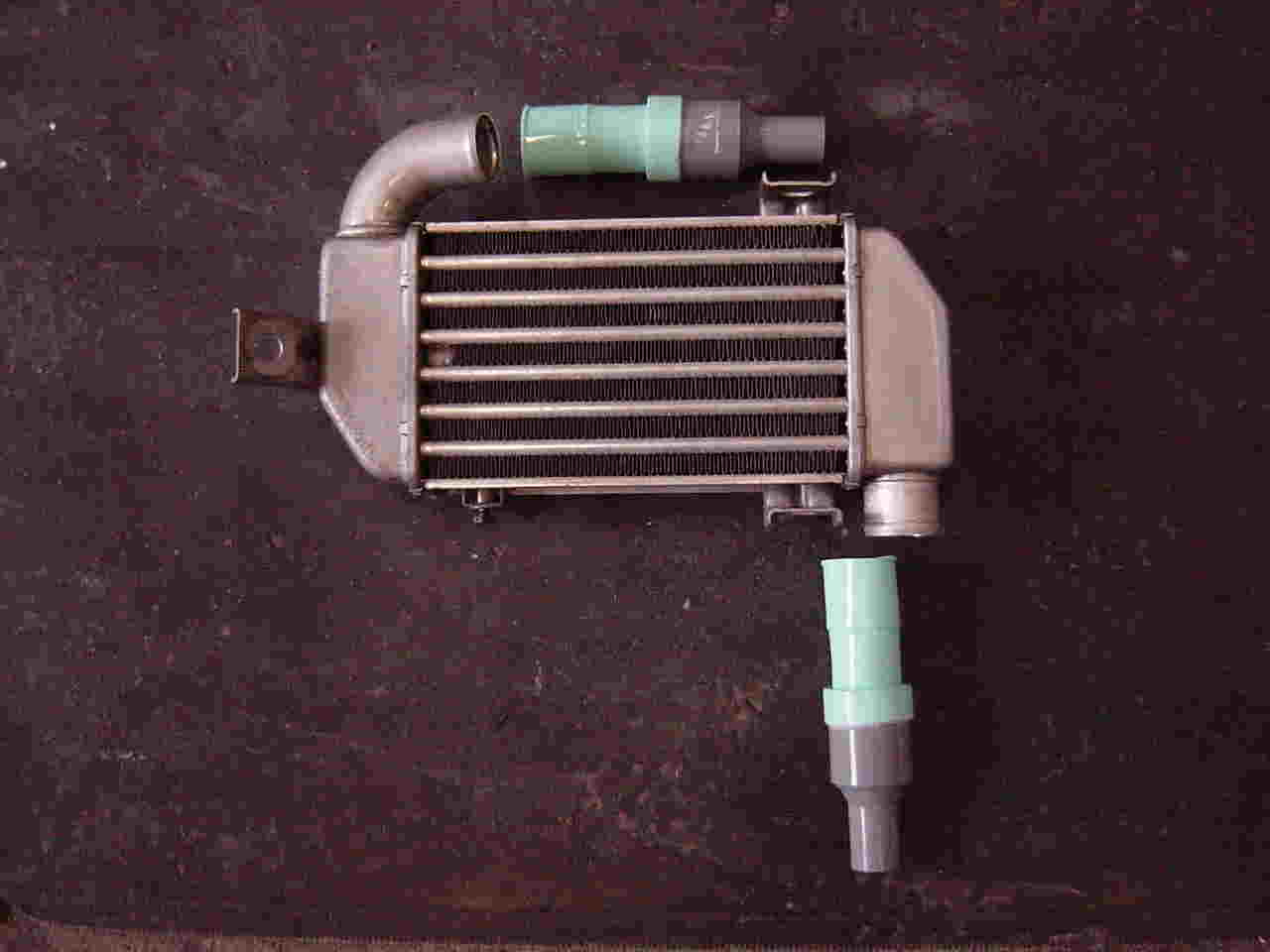

自動車のラジエターでも良かったのだが、ジムニーのインタークーラーが手元に、あったのでそれを使ってみることにしました。

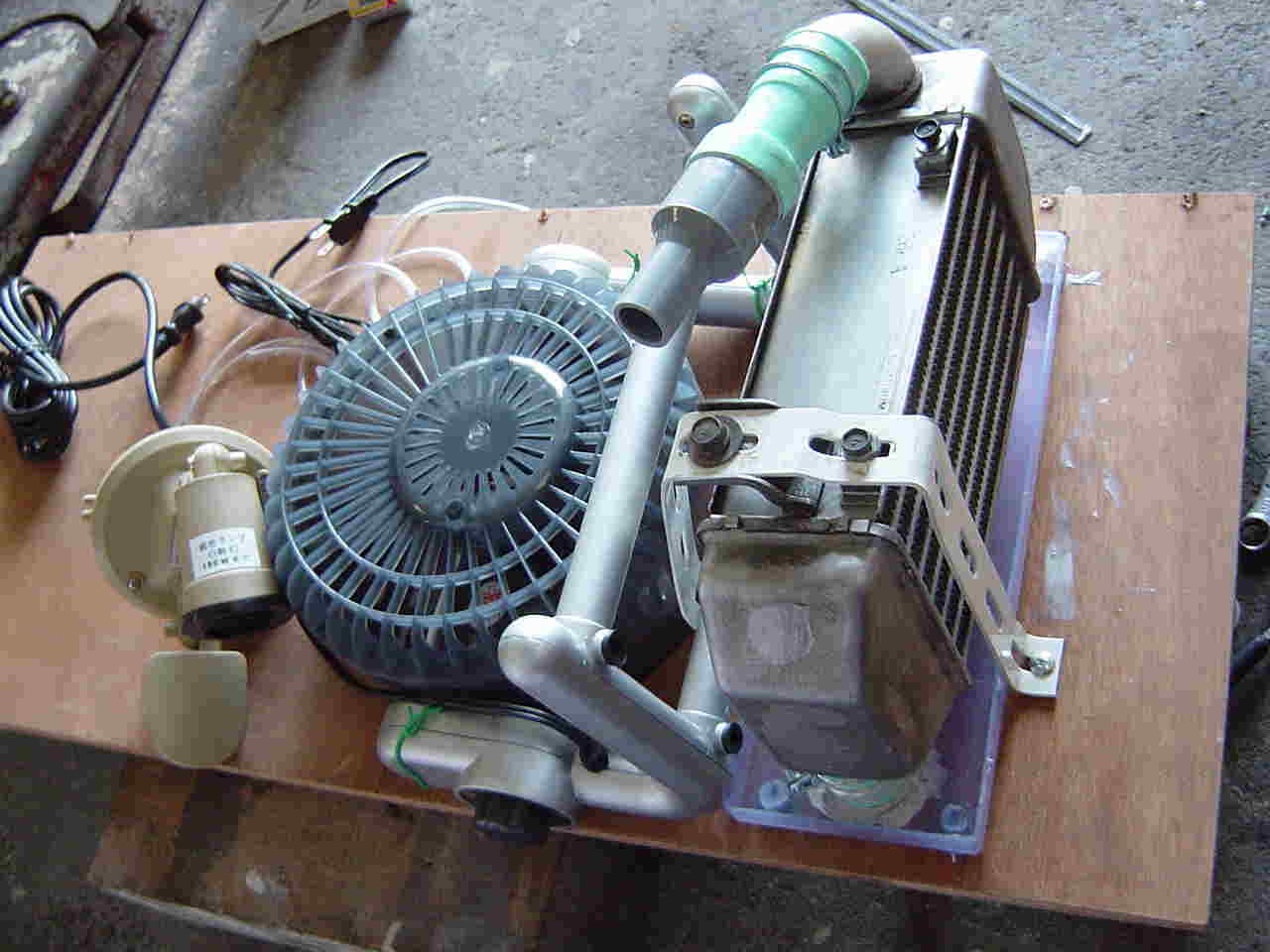

　右から空気を吸い込みファンで下に排出する

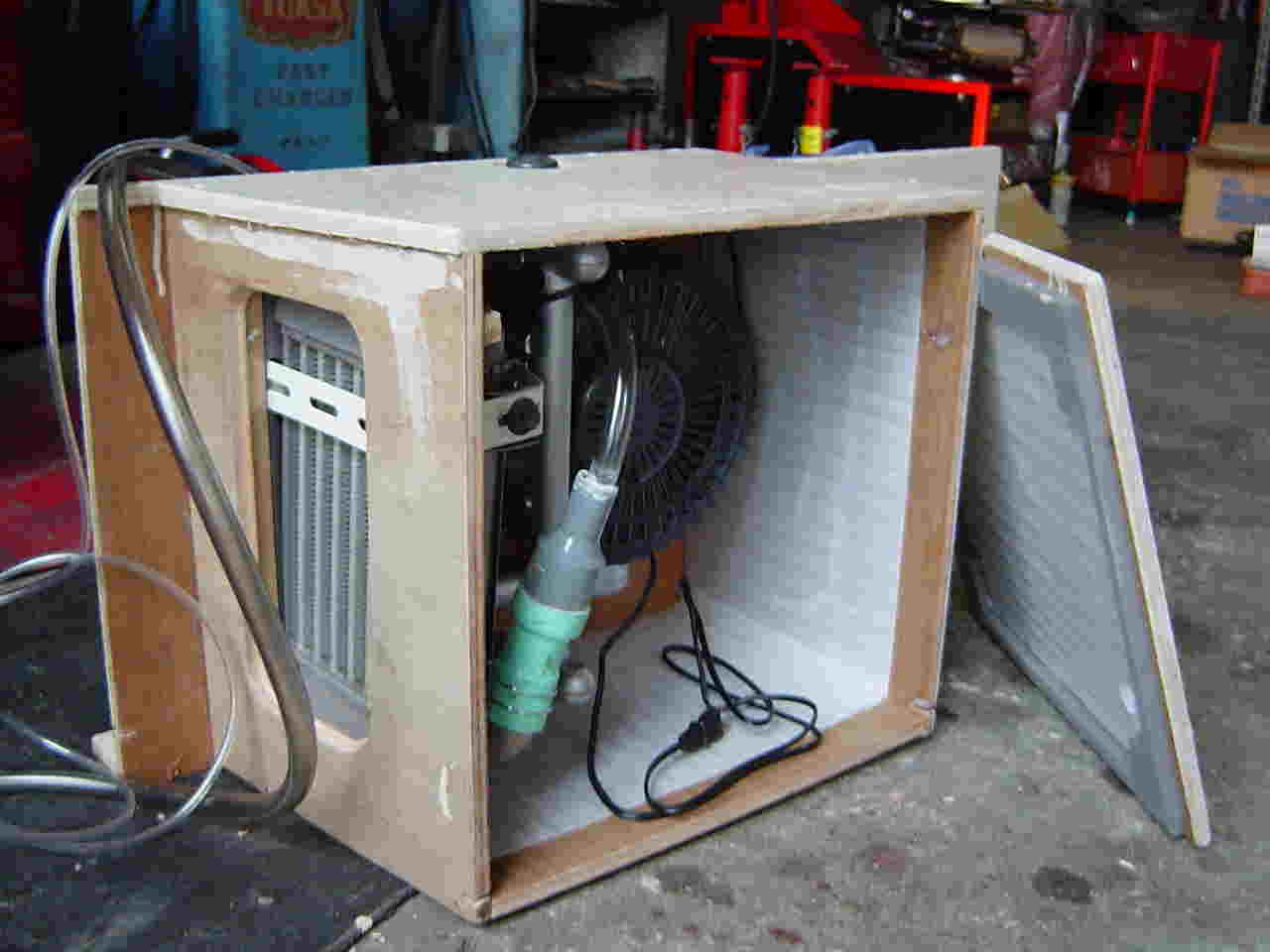

　ケースを、作る

問題になったのは、インタークーラーと。ホースを接続する部分。

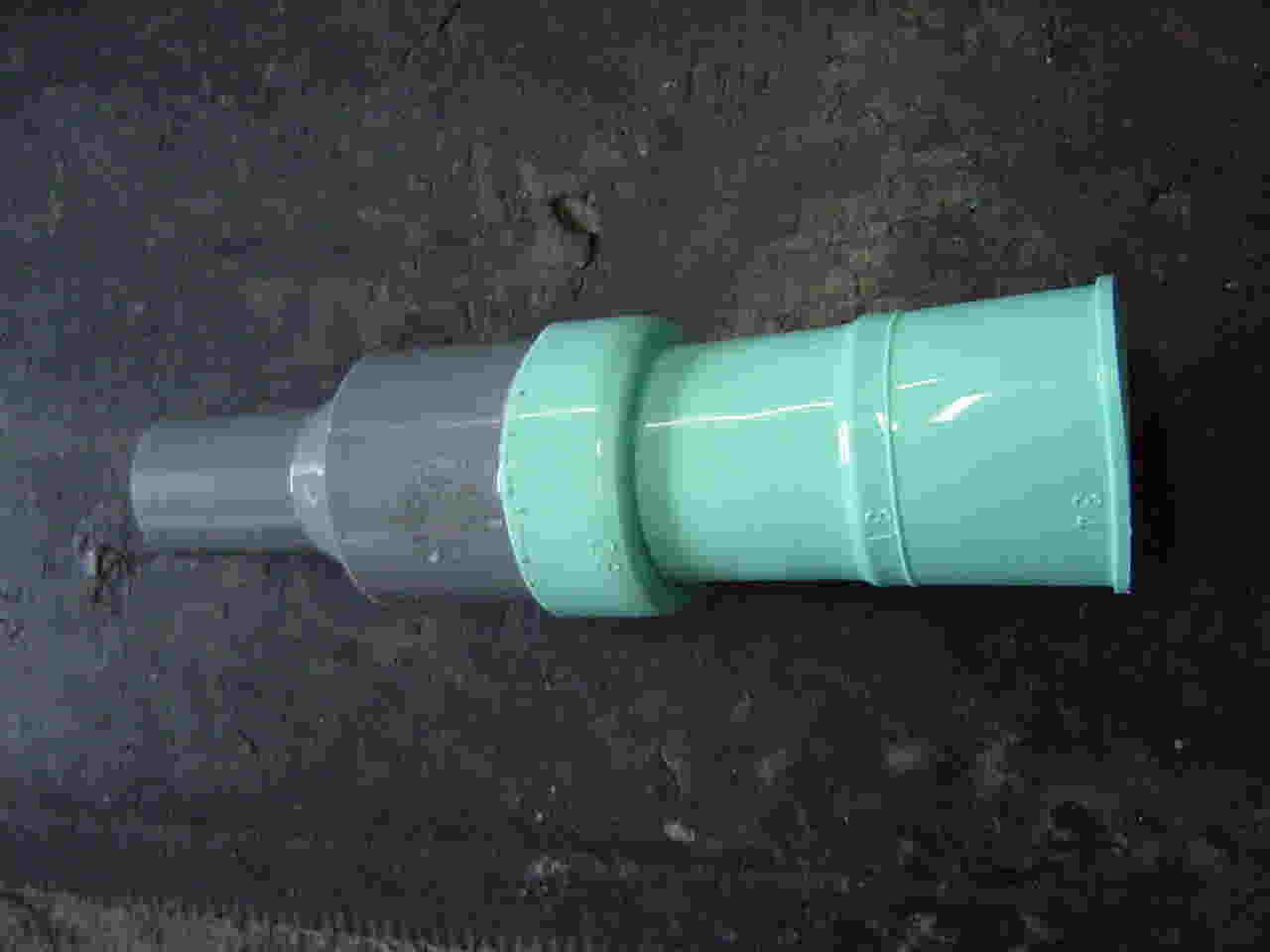

水道の変換部品を使った（灰色部分）が、まだ足りない。ホームセンターを探してみると
流しの排水パイプが目に止まった。

　26−31−34ｍｍと変換できる。　￥220とリーズナブル。
ホームセンターは、宝の宝庫に見えてくる。

水を循環させるポンプは、風呂の残り湯を洗濯機に入れる水中ポンプ
価格は、￥９８０だった。毎分１０L（揚程０ｍの時）・２０VA・全揚程２ｍと説明書にある。
しかし、水洗タンクから２ｍ揚げても、又タンクに戻ってくるから揚程は、０ｍと思って良い。

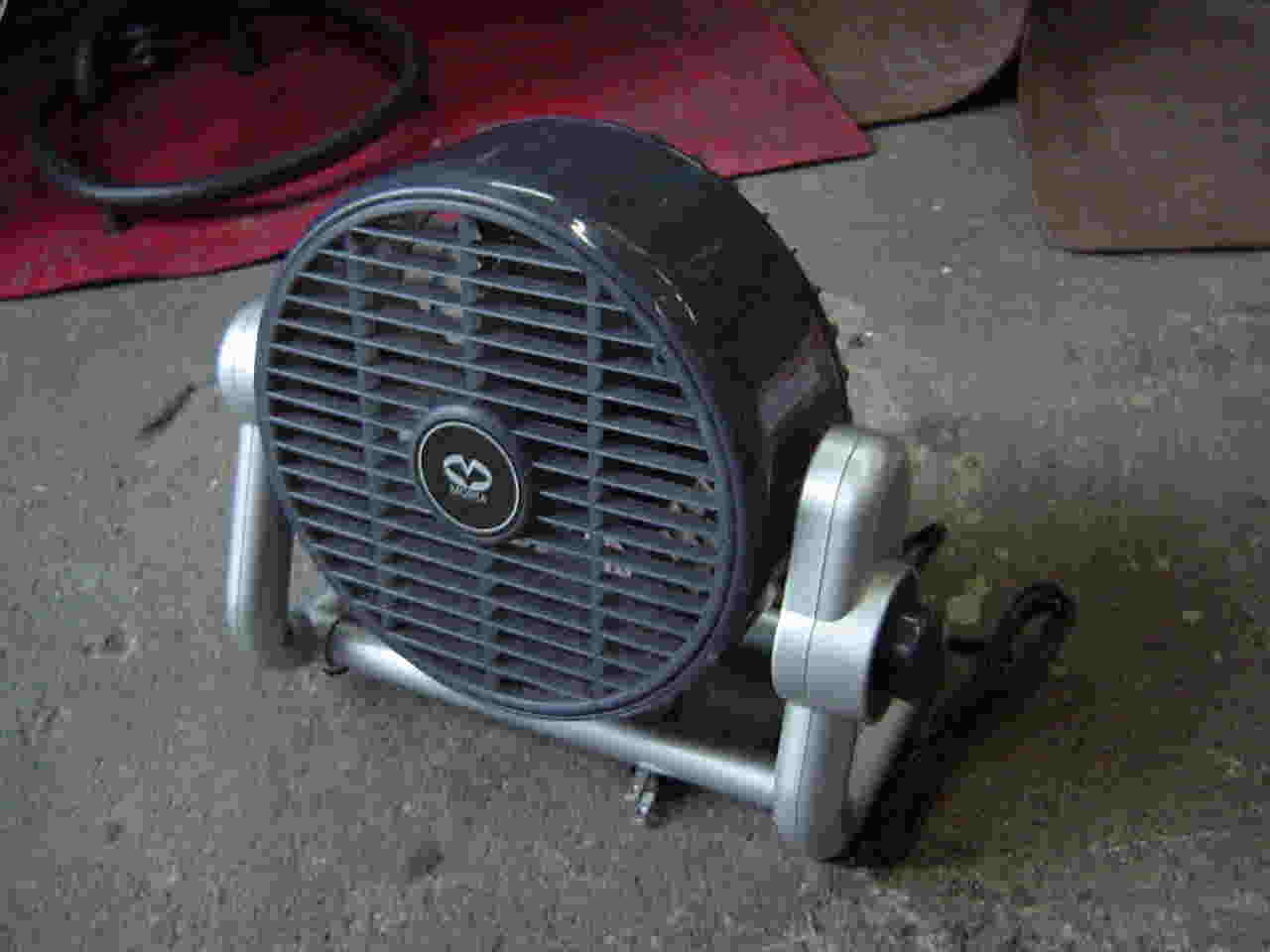

　ファンは、￥1,９８０　これもリーズナブル

制作費は、約１万円（インタークーラー除く）。　これで、結構やってくれる。
汗をかくこともなくなった。
見かけは武骨だが　・・・空間を上手く使って、作ったと思っている。棚の左部分には、予備のトイレットペーパーも、置ける。

　上の写真右部分にある、センサー部分
　泥棒よけに、使われているセンサーライトを使用。
　
　扉を開けて、人を感知すると動作する。
　何気なく、買った製品は「全自動」で　暗くならないと動作しない製品だった。
　失敗　！！

　で　・・・　次に購入したのは、感度調整の付いたセンサーライト。

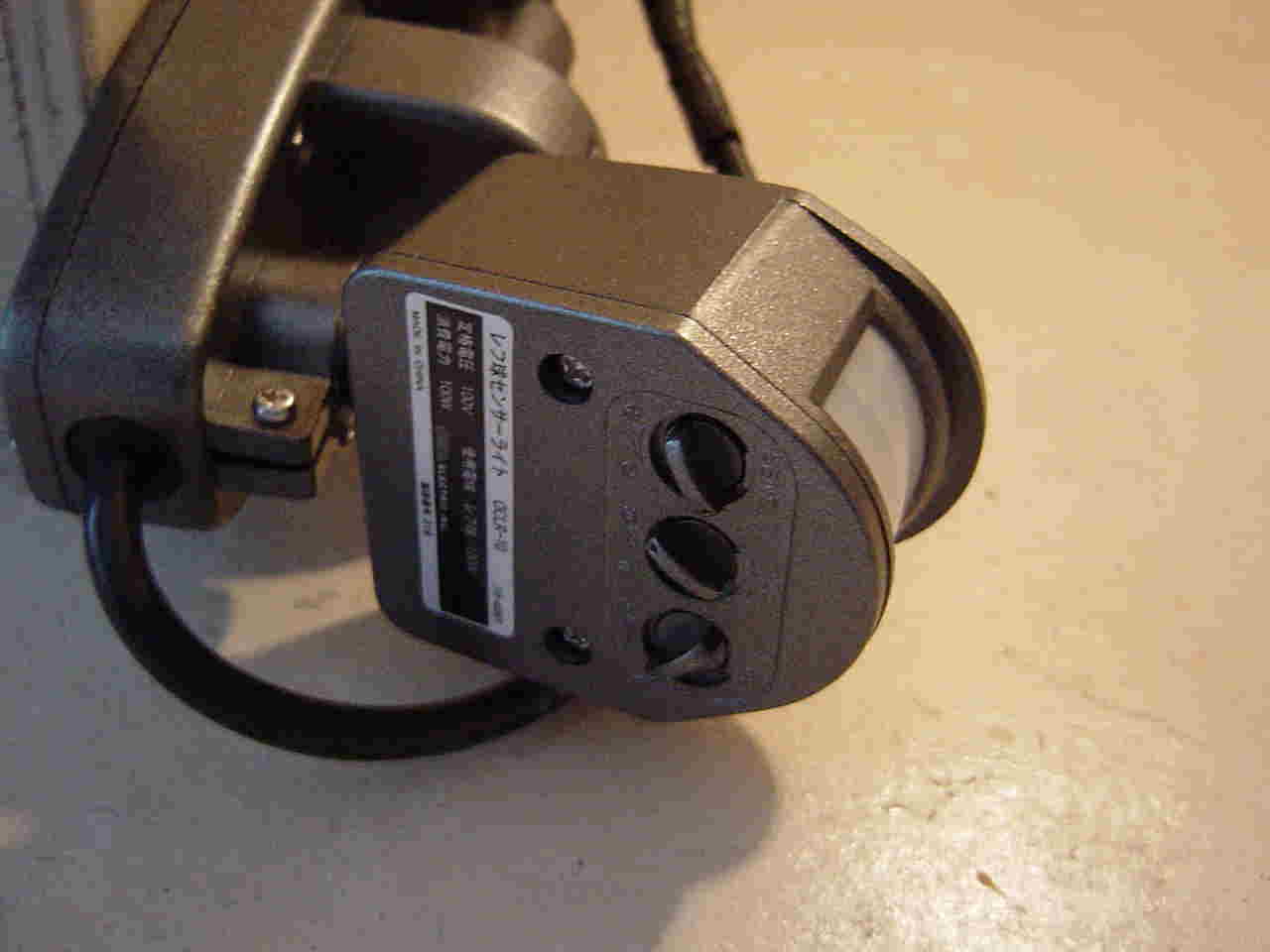

　左の写真の３つのボリュームで、

　　明るさ・感度・時間の調整が可能。
　だから昼間でも、動作させる事が、出来る。
　しかも安い。￥1,180

　これで、自動化も　出来た。

これで、この夏トイレは、快適　！！
