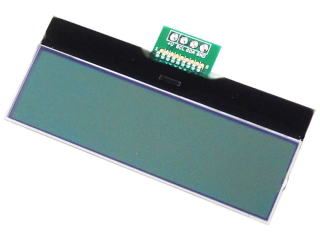

I2C 液晶キャラクタLCD 秋月電子AE-AQM1602A(KIT)
http://akizukidenshi.com/catalog/g/gK-08896/
液晶キャラクタ いろいろあるわけですが、TFTの液晶使うんだからこんな液晶いらないんじゃというのも一つの考え方、秋月電子にI2Cの液晶キャラクタLCDがあるんで、忘れる前に記録しました。
この液晶はI2C接続ができるのでコードの配線が簡単なんですが、各社の規格が統一化されていないらしく、メーカーにより接続方法がまちまちだとか・・
とりあえず上記の接続方法です。
こちらが液晶の接続スケッチ
試行錯誤な日々さんが元ネタhttp://asukiaaa.blogspot.jp/2016/01/arduino-leonardoae-aqm1602a.html
接続方法はI2CLiquidCrystal.hを使う方法の場合ははN. MitsunagaさんのライブラリI2CLiquidCrystal.hをダウンロードして使うのが簡単ではないかと思います。
I2C単純接続のスケッチ

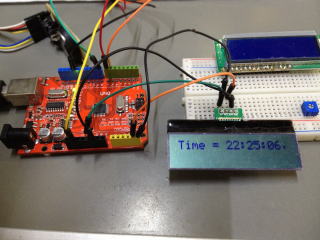

ついでにRTCと組み合わせたスケッチも載せておきます。
I2C+RTC接続のスケッチ
あるいはI2CLiquidCrystal.hを使わないのなら
こちらも使えます。
Arduinoとの接続はどちらも同じです。
//Board | I2C / TWI pins |
//Uno, Ethernet | A4 (SDA), A5 (SCL) |
//Mega2560 | 20 (SDA), 21 (SCL) |
//Leonardo | 2 (SDA), 3 (SCL) |
//Due | 20 (SDA), 21 (SCL), SDA1, SCL1 |
私の場合UNOなので
+V----5V
SCA---SDAまたはアナログピンA4
SCL---SCLまたはアナログピンA5
GND---GND
