サイクロン式集塵機 掃除機
サイクロン式集塵機(掃除機)作ってみました。
いろいろ調べたのですが、よく使われる作り方は掃除機が必須のようになっており、私の場合はCNCフライス盤で基板を作ったり、小物を作ったりなので、机の上がかたずけばそれでいいのでそれほど大きなものは机の近くには置けません。
で、考えたのはPC用のFANを使うことを考えたのですが12Vのファンでは風力がたらないので試したのですが吸引力が足らないので却下。
シロッコファンを探したのですが、20cm以上あるような大きなファンしか見当たらず却下。

で、いろいろ部屋見渡したところ、アレです。アレありました。

用意するもの
CDケース中くらい 2個

サイクロン部中心のノズル(最終的には3Dプリンタで出力しましたが、空き缶でもOKここでは空き缶での説明)
私はシーチキン使いましたが、できればCDのケースの深さより少し短めが良し 1個
ドレインホース2m250円くらいX1本 (短くても良し、使う長さに切る)

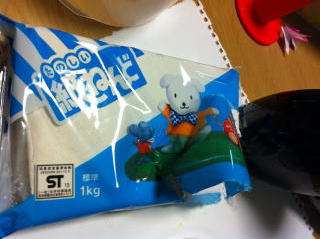

紙粘土 X1

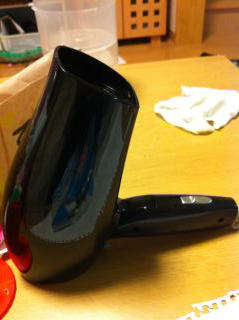

で、核となるエンジンはこれ。ドライヤー

モッズヘアー大風量とありました。2900円程度1200w
では早速
1)作り方
CDケース真ん中に穴をあけます。

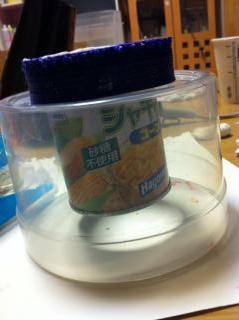

グリューガンで空き缶を内部に、固定します。

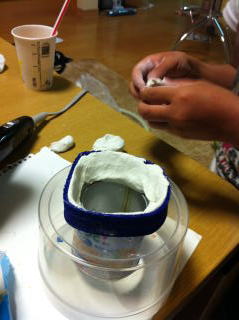

またCDのケース上は型枠使いましたが、基本的にドライヤ隙間を空けないように紙粘土で型を取ります。(後でドライヤはドライヤとして使えるよう、紙粘土使いました)

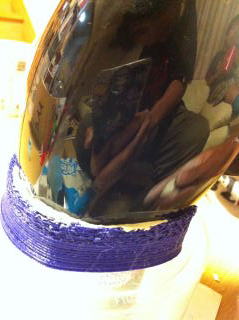

ドライヤ背面の給風口を押し当てて型を取ります。

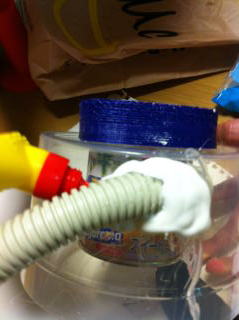

ホースをCD消すの横にグリューガンと接着剤で適当に固定します。

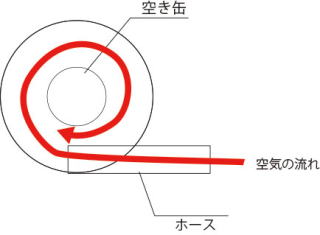

設計的にはこうです・・かなり適当ですが

CDケースを2つ組み合わせてドラム缶状態にします。

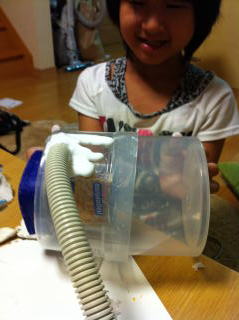

ドライヤ付けて出来上がり

吸引力は??
んーまずまずですね。机の上の掃除くらいなら問題なさそう。
以上 サイクロン式掃除機(集塵機)作成方法でした。
注意)シーチキン、カンは高さが足らなかったので後ほど3Dプリンタで程よい長さに作り替えました。


コストどれくらいでしょ、ドライヤが一番高かったでしょうか・・・3000円くらいで掃除機作れます。
もちろん掃除機をつなげれば吸引力の高い掃除機もできます。
