ソリッドステートリレー

秋月電子にはソリッドステートリレーが何種か売ってます
リンク秋月電子ソリッドステートリレー
ソリッドステートリレーとは交流(この場合100V)をArduino等の直流5v〜8vのマイコンで制御することで交流電源のON OFFをしてしまうというものです。
何の役に立つのかというと、Arduinoから制御をして一定時間たてば半田ごての電源を落とすとか、扇風機を止めるとか・・・私の場合は前回の作成、CNCフライス盤のルータの電源をON OFFすることが目的です。
今の2号機はすでに秋月電子より購入した8AのK-06009 ソリッドステートリレーはいっているので取り付ける必要はもはやないのですが、将来的に大電流の物も扱う可能性があるので購入してみました。

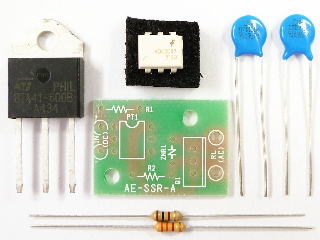

こちらK-02436

ソリッド・ステート・リレー(SSR)キット 40Aタイプ

http://akizukidenshi.com/catalog/g/gK-02436/

容量が大きいほどいいだろうということで、余裕の40Aです。ゼロクロスなので理論上はノイズが入りにくいらしい。
フォトトライアック(上記の白いIC使い、内蔵のダイオードで電源をON OFFするそうです。
私の考えではフォトトライアックのみでリレーのような働きをするのかと思いきや、5V入力に反応するとONになりっぱなしだそう・・・
ではAC電源、ONになりっぱなしでOFFにならないんじゃ??という疑問があるのですが私にはよくわかりません。
http://www.eleki-jack.com/KitsandKids2/2008/03/2311.html
に他の方、説明があるのでそちらを読んでください。

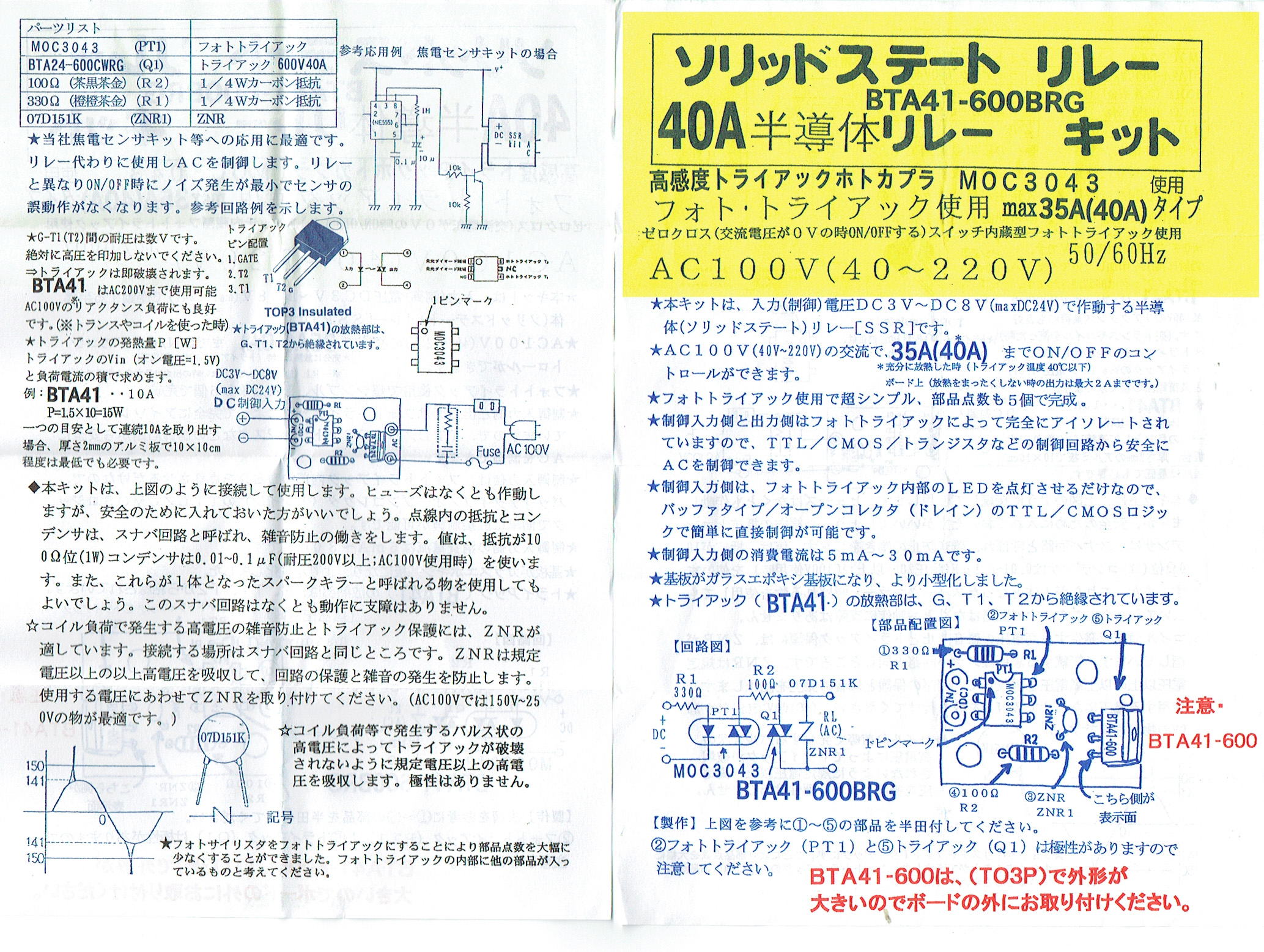

とりあえず秋月電子より購入したところツェナーが2個入っており、2個とも使うのかと思いきや説明書には

どうも二個は不要らしい。スナバ回路でスパークキラーを作るときにもう一つ使ってくださいよ!ということなのでしょうか、今回1個は保管。
他にも注意書きで
”BTA41−600は大きいのでボードにはのらない”
との注意書きが・・・・

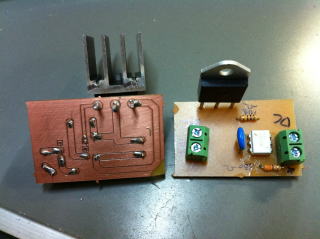

半田でリード線とつなぐのもなんだし、結局基板ごと作り替えました。放熱板は大電流を使うのであればもっと大きな物の方が良いようですがとりあえず手元にはこれしかなかったので・・

フォトトライアックの使い方がいまいちわからないのですが、テスターではかったところ5V流れるとONになることがわかったので(というか5V電圧かかるとONになりっぱなし。それが普通らしい。外部の要因、今回はトライアックだろうか、でOFFになるらしい?)思いきってコンセントさしてArduino制御でルータ動かしたところルータもちゃんとON OFFに切り替わります。
めでたしめでたし
わかりやすい説明はここに書かれてます
http://www.eleki-jack.com/FC/2009/02/26arduinoarduino8.html
今回のGARBERデータです。こちら
