2007/10/05　初版
2008/01/03　レジストリで速度とmac addressを設定できるようにしたものを公開
2008/01/10　レジストリで速度とmac addressを設定できるもののsigmarion3用を公開

BUFFALO LUA-KTX / REALTEK RTL8150 driver on W-ZERO3es & sigmarion3

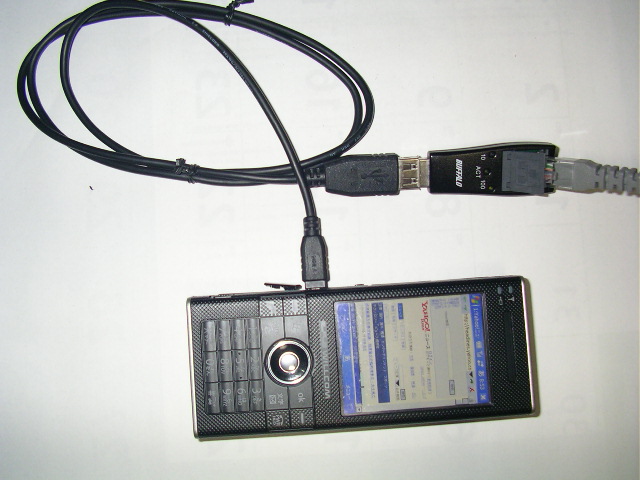

ＷＺＥＲＯ３ｅｓとｓｉｇｍａｒｉｏｎ３をＵＳＢ－ＬＡＮアダプタで有線ＬＡＮに接続するためのデバイスドライバを作りました。
これでＷ－ＺＥＲＯ３ｅｓを母艦ＰＣ無しで有線ＬＡＮ接続できるようになります。
※10/7 アドエスでも動くことを確認していただきました。→W-ZERO3 ツールMEMO

他のＷｉｎｄｏｗｓＭｏｂｉｌｅ機やＷｉｎｄｏｗｓＣＥ機でも使えるかどうかはわかりません。
※動作報告募集中（この機種で動いた／動かん／LUA-KTX以外のRTL8150使用アダプタの存在など）

ＵＳＢ－ＬＡＮアダプタはバッファロー（旧メルコ）ＬＵＡ－ＫＴＸとＯＥＭ元のＲＥＡＬＴＥＫ　ＲＴＬ８１５０に対応しています。
別途、ＵＳＢ変換ケーブル（ミニＡプラグ－標準Ａレセクタブル）が必要です。
ＵＳＢ１．１にしか対応してない分、消費電力が小さいようで、給電付きハブを噛まさなくても動きます。

ダウンロード

ＷＺＥＲＯ３ｅｓ用←EM・ONE、DELL x51vで動いたとの報告あり（EM・ONEは動かなかったと言う報告もあり）10/16現在
RTL8150Driver_WM.CABをＷＺＥＲＯ３ｅｓに持って行き、タップします。
デバイスにインストールして、ＬＵＡ－ＫＴＸを接続すれば使えます。

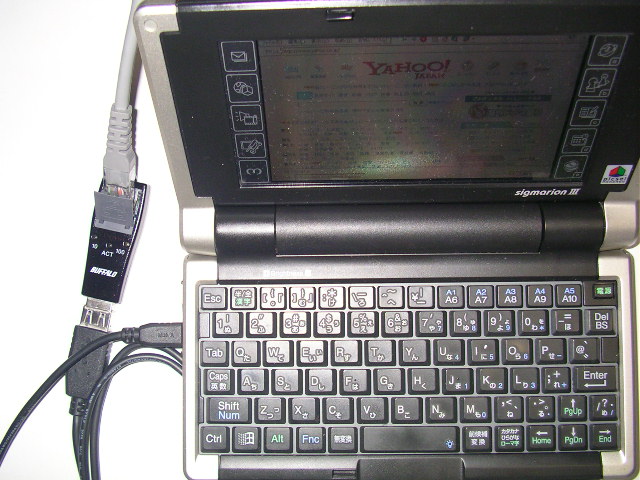

ｓｉｇｍａｒｉｏｎ３用
RTL8150.dllをｓｉｇｍａｒｉｏｎ３のWindowsフォルダにコピーし、ＬＵＡ－ＫＴＸを接続します。
デバイスドライバ名を聞かれたら　RTL8150.dll　と入力。必要なレジストリキーが登録され、使えるようになります。
有線ＬＡＮからＷＥＢを見るには、[インターネットオプション]→[接続]の「ＬＡＮを使用」にチェック。
つないだまま電源ＯＦＦしてしまうとその後リセットしないと動かない問題があります。

接続名はどちらも「USBLAN RTL8150」としています。
mac address はレジストリを設定しなければＬＵＡ－ＫＴＸのＥＰＲＯＭのものが使われます。
１台のＷＺＥＲＯ３／ｓｉｇｍａｒｉｏｎ３にＵＳＢハブを使って複数のＬＵＡ－ＫＴＸを接続することはできません。

レジストリ設定 2008/1/3追記

HKEY_LOCAL_MACHINE\Comm\\RTL81501\setBMCR　(DWORD)
　1にすると次のBMCRの値が使用されます。0ではBMCRの設定をしません。ＥＰＲＯＭの値が使われます。（工場出荷値＝オートネゴジェーション）

HKEY_LOCAL_MACHINE\Comm\\RTL81501\BMCR　(DWORD)
　Bit15 1:ハードリセットする 0:しない
　Bit13 1:100Mbps 0:10Mbps
　Bit12 1:オートネゴジェーション、Bit13、Bit9の設定を無視する 0:Bit13、Bit9の設定を使用する
　Bit9 1:FullDuplex 0:HalfDuplex
　その他のBitは不使用

HKEY_LOCAL_MACHINE\Comm\\RTL81501\MACaddress　(BINARY)
　６バイトのバイナリ値を設定すると、mac addressとしてセットされます。

作った経緯

ＷＺＥＲＯ３ｅｓ買って、有線でＬＡＮにつなぎたかったのでＵＳＢＬＡＮアダプタで一番コンパクトだったＬＵＡ－ＫＴＸを買ってつないでみる。が、まったく認識せず動かず。
　↓
バッファローのサイトにＷｉｎｄｏｗｓＭｏｂｉｌｅ用のドライバ無し。ＲＥＡＬＴＥＫのサイトからＷｉｎｄｏｗｓＣＥ用のドライバを落として突っ込んでみるがやっぱり動かず。
　↓
いろいろ調べてみる。ＷｉｎｄｏｗｓＭｏｂｉｌｅにはNDIS.DLLが入って無いのか？→隠しファイルで標準のエクスプローラでは見えないだけと後で知る。
　↓
ＣＱ出版の本にＬＵＡ－ＴＸ（ＡＮ９８６）用のドライバのソースが収録されているのを見つけたので、それをまずＬＵＡ－ＫＴＸ用に改竄。
　↓
それをＷｉｎｄｏｗｓＭｏｂｉｌｅに移植。数ヶ月かかって完成にこぎつける。

プログラムの大まかな流れ

ｓｉｇｍａｒｉｏｎ３用では初めてＬＵＡ－ＫＴＸが接続されたときに、USBInstallDriver()が呼び出されるので、必要なレジストリを登録する。
ＷＺＥＲＯ３ｅｓ用は.CABファイルでインストールするときにレジストリが登録される。

ＬＵＡ－ＫＴＸが接続されると、レジストリ値
　HKEY_LOCAL_MACHINE\Drivers\USB\LoadClients\1041_18\Default\Default\LUA-KTX\Dll =RTL8150.dll
に基づいて RTL8150.dll の USBDeviceAttach()が呼ばれるので、渡されたＵＳＢハンドルなどを保存しておく。

そこから、NdisRegisterAdapter()を呼んでＮＤＩＳに新しいネットワークアダプタが接続された事を通知する。
　＊ＷｉｎｄｏｗｓＣＥ.ＮＥＴ4.0以降で可能

すると、ＮＤＩＳがレジストリ値
　HKEY_LOCAL_MACHINE\Comm\\RTL8150\ImagePath =RTL8150.dll
に基づいて RTL8150.dll の DriverEntry()を呼び返してくれるので、ここから仕事を始める。

・・・省略・・・

ＬＵＡ－ＫＴＸが抜かれると、USBDeviceNotify()を呼んでくれるようにUSBDeviceAttach()の中で登録してあるので、USBDeviceNotify()が呼ばれたらNdisDeregisterAdapter()でＮＤＩＳにネットワークアダプタが外された事を通知する。

するとＮＤＩＳがHaltHandlerに登録してある関数ktx_Halt()を呼び返してくれるので、後始末をする。

コンパイル環境

ソースは共通にしてありますが、ＷＺＥＲＯ３ｅｓ用はＶｉｓｕａｌＳｔｕｄｉｏ２００８β２版で、
ｓｉｇｍａｒｉｏｎ３用はｅＭｂｅｄｄｅｄＶｉｓｕａｌＣ４．０ｓｐ４にMicrosoft POCKET PC 2003 SDKを追加してコンパイルしてます。
と言うのも、ＶｉｓｕａｌＳｔｕｄｉｏ２００８β２にはWindows Mobile 5.0 SDK R2が入っているのでＷＺＥＲＯ３ｅｓ用は作れるのですが、
STANDARDSDKが無いのでｓｉｇｍａｒｉｏｎ３用にはコンパイルできませんでした。
またSTANDARDSDKだけだと足りないヘッダファイルがあるので、POCKET PC 2003 SDKのものを一部流用してます。
プラットホームビルダーは無くても大丈夫でした。

参考資料というかパクリ元

ＣＱ出版 USBハード&ソフト開発のすべて―USBコントローラの使い方からWindows/Linuxドライバの作成まで　第10章
小松平良樹プレゼンツ ADMTEK AN986 device driver, NDIS miniport driver on Sigmarion2
ＲＥＡＬＴＥＫＲＴＬ８１５０のデータシート
あとＭＳＤＮライブラリとか
