補足

　2011年　7月30日　角野公民館で、「記憶の継承」　旧端出場水力発電所のワークショップがありました。
そこで、知りえた情報を、何点か書いておきます。
　　昭和45年まで運用されたのだが、運用当時の住友共同電力に勤務していた方から、話を聞けて有意義でした。

　石ヶ山丈・貯水池は、端出場水力発電所に急激な負荷が掛かった時、平常運転では、600回転/毎分で回っているのですが、
負荷が掛かったときは、回転が落ち、電圧が降下してきます。その時、発電所の、ガヴァナー（調速機）が働き、水量を増加をさせ、
電圧の降下を防ぎます。一時的に、貯水池の貯水量の低下もあったとの事でした。
しかし、水は導水路を通って、流れ続けて来ていますので、回復するようです。
沈砂池は、電気で言うコンデンサーの役割もあったようです。

　石ヶ山丈・貯水池は、１１５０ｍ3（リューべイ）の容量を持っていたそうです。
私は、「この石ヶ山丈・貯水池は、大きく見積もっても、２０ｍｘ３０ｍｘ深さ２，６ｍ＝１４６０立方ｍしかありません。」
と書きましたが、大きくは外れていませんが、それよりも規模は、小さかったです。

　端出場・水力発電所は、水があれば、能力いっぱいの発電が可能ですが、（設備最大出力）
実際は、水量の関係で、
　３０００Kwの発電ならば、年間250日　　　４８００Kwの発電ならば、年間170日の運用が、限度だったようです。
渇水期には、出力が、1/4〜1/2となりました。

　端出場・水力発電所の工事費は、別子銅山の年間収入の数割と、高額であった。
　　　　　　　　　一期工事　70万円＋増設工事35万円　で、現在の100億円くらい
ちなみに、別子銅山の年間収入は、100万円　　四坂島工事は、170万円だった。

　試運転は、明治43年12月でしたが、なぜか、使用開始は明治４５年　５月３１日で、完成は、明治45年7月。
当初出力は　３０００Kw,　30サイクル、　発電機2台、使用水量０，７２３ｍ3/S
総落差　５９７，１８ｍ　（有効落差５６０，６１ｍ）で、昭和6年まで、日本最大の高落差でした。
　大正12年発電機を３台とし、出力４５００Kw。　水量　１，１１ｍ/3Sと増大。
昭和5年に。七番川ダムの建設により、出力　４８００Kw　使用水量　１，２０ｍ3/s　となりました。
ただし、４８００Kwの発電出来るのは、年間１７０日位だったようです。

　大正期には、採鉱現場で電力需要が高まり、端出場発電所の電力を主として、
補助的に、火力発電もあったが、うまく組み合わせて運用していた。
が、発電力が支配的に大きく、安定していて、火力発電の1/5のコストであり、
端出場水力がクシャミをすれば、全山が風邪をひく。　と言われる重要な施設であった。

　昭和１８年　９月　空襲を避けるカモフラージュをする。
建屋外壁の煉瓦に、黒く色を塗ったのだが、ペンキが高かったので、コールタールを塗った。
ペンキだったら、剥ぐことも出来たのだろうが、コールタールを使ったので、現在に至っている。

　水圧鉄管内部は、点検塗装していたが、シンナー中毒事故もあった。
　　　　　　　　　　　（酸性が、強かった為　内部塗装をしていた　？）

　昭和４８年、運用が終わった水圧鉄管撤去工事を、行なった。
新居浜の業者は、索道を架けて撤去工事をする予定だったが、鉄の価格が安く費用面で合わなかった。
広島の業者が、１００万円で撤去工事をしたのだが、方法が、ユニークだった。
水圧鉄管の、上部から切断して鉄管を樋にして、滑り下ろした。

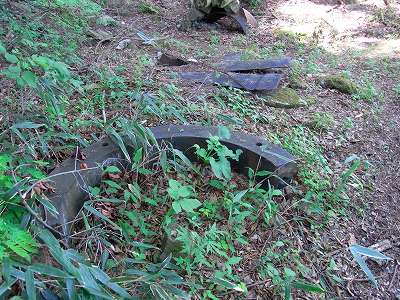

　現在、貯水池すぐ下の牛車道に、切断された鉄管の破片が残っているが、納得である。
　

　標高７００ｍにあった冷たい水を、端出場水力発電所へ落としていたのだから、
タービンに水滴が付き、特に夏場は、２−３時間油断していると、床が濡れる事態になった。

　導水路には、点検路があるが、鉄橋には、木箱で水路が作られており、木箱の上は蓋がしていた。
鉄橋では、木箱の蓋の上を通り、保安・点検路としていた。

　　　　　　　以上、　ワークショップで、聞いた話で、興味があったものを、書いてみました。
