フローティングドック安定の概要

　ケーソンをＦＤで製作する場合、ケーソン進水作業中の安定について考えなければならない。単純にケーソンだけの浮遊時の安定を考えるのではなく、ケーソンとＦＤの複合した安定を考える必要があります。
　複合安定計算とは、ＦＤの能力とケーソンの緒元、ケーソン製作位置などの諸条件により計算します。安定度は、ＦＤの能力、ケーソン形状、ケーソン製作位置により大きく変化します。
　よって、ＦＤにてケーソンを製作する場合は複合安定計算をして製作にはいることが、進水時の安全な作業につながります。

　弊社では、ケーソン製作前、進水前に安定計算を行い、安全な進水作業を行う様に努めています。

（１）浮遊体の安定度について

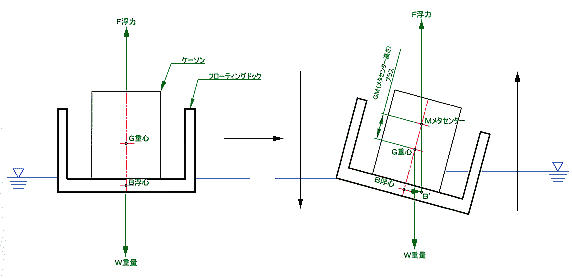

図１	図２（安定）

上記のように船が傾いた場合浮心Ｂは、Ｂ’へ移動します。浮力Ｆは、上向きに浮こうとする力が働き、物体の重量は（ＦＤ＋ケーソン）Ｗは、下向きに沈む力が働く事により、傾きを直す力が働くことになる。図２の様な傾きを直す力が働く場合は、安定である。

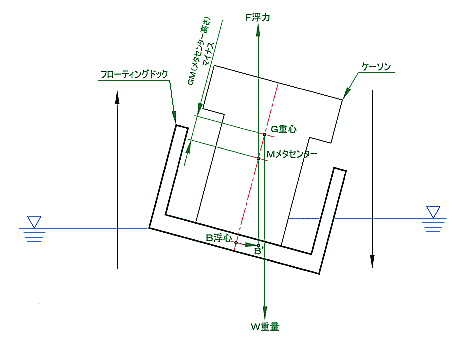

図３（不安定）

図３の様に重心Ｇが高い位置にある場合は、浮力Ｆと物体の重量（ＦＤ＋ケーソン）Ｗは、傾いた方向に傾く力が働き、ＦＤ＋ケーソンは転倒してしまう可能性がある。上記のような力が働く場合は、不安定になる。

（２）　ＧＭ（メタセンター高さ）について
・メタセンターＭとは、釣り合い状態（図１）から波風等の外力によりＦＤ＋ケーソンが傾いた場合（図２、図３）、新たに移動した浮心Ｂ’の作用線がＦＤ＋ケーソンの中心線との交点を言う。・メタセンター高さ（ＧＭ）とは、重心（Ｇ）からメタセンター（Ｍ）までの長さ言う。また、重心（Ｇ）より上をプラスとし、重心（Ｇ）より下をマイナスとする。よって、図２はプラスであり安定。図３はマイナスであり不安定となる。 ※安定の目安としてフローティング規則（日本海事協会）より、ＧＭ＝＋１．０ｍ以上を安定とする。
